產品特點

1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。

2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。

3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．

4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。


主要技術參數

公稱通經DN（mm)
50～2000
公稱藥理PN（MPa)
0.6
1.0
1.6
2.5
密封試驗(MPa)
0.66
1.1
1.76
2.75
強度試驗(MPa)
0.9
1.5
2.4
3.75
適用溫度
碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
適用介質
水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率
符合GB/T13927-92標準
驅動方式
蝸輪傳動、電動、氣動、液動


主要零部件材料

零件名稱
材料
閥體
WCB、合金鋼、不銹鋼、QT4500
蝶板
WCB、合金鋼、不銹鋼、QT4500
閥軸
2Cr13不銹鋼、合金鋼
密封圈
不銹鋼圈
填料
柔性石墨


采用標準

制造標準
JB/T 8527-97
法蘭標準
GB9113-2000
結構長度標準
GB12221-89
檢驗標準
GB/T 13927-92

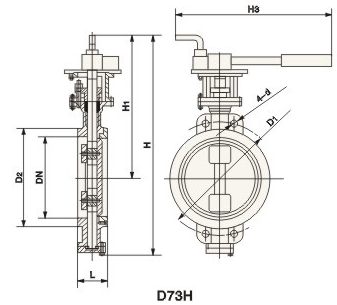

D73H0/16/25/對夾式硬密封蝶閥主要外形連接尺寸（單位:mm）

公稱通經(DN)

主要尺寸
法蘭尺寸和螺栓規格
1.0MPa
1.6MPa
2.5MPa
L
L2
H
H1
D1
Z-D
A
D1
Z-D
A
D1
Z-D
A
50
43
265
350
112
125
48
90℃
125
48
90℃
125
48
90℃
65
46
265
370
115
145
48
90℃
145
48
90℃
145
48
90℃
80
49
320
380
120
160
88
45℃
160
88
45℃
160
88
45℃
100
56
320
420
138
180
88
45℃
180
88
45℃
190
8-22
45℃
125
64
340
460
164
210
88
45℃
210
88
45℃
220
8-26
45℃
150
70
390
555
175
240
8-22
45℃
240
8-22
45℃
250
8-26
45℃


產品尺寸
