伸縮蝶閥為法蘭式蝶閥和管道伸縮器兩種功能為一體，即能起到節流作用，又能解決溫差所產生的內力的消除，即起到伸縮作用。該閥可在電力、冶金、石油、化工、煤氣、城市供熱、水電造紙、輕紡、醫藥、食品、供排水、能源、一切非腐蝕性的氣體、液體、半流體以及固體粉末管線和容器上作為調節和截流使用?？扇我馕恢冒惭b，不受介質、流向的影響，另作閥門安裝時兩法蘭間距的調節。

 1、設計新穎，結構獨特。

2、體積小，重量輕。

3、操作輕便省力，啟閉迅速。

4、密封部位能調節和更換，密封性能可靠，流阻小，節能。


主要技術參數

公稱通徑 DN
50～3000mm
公稱壓力
0.1～4.0Mpa
適用溫度
-50～200
傳動方式
手支、蝸輪、氣動、電動
適用介質
水、蒸氣、酸、堿、油品等


標準規范

制造標準
GB12238-89
尺寸標準
GB/T17241.6-98
結構長度
GB12221-89
檢驗標準
GB/T13927-92


主要零件材料

閥體
閥板
閥座
閥桿
填料
HT200 WCB 1Cr18Ni9Ti
HT200 WCB 1Cr18Ni9Ti
丁腈橡膠 乙丙橡膠 氟橡膠
45 2Cr13 1Cr18Ni9Ti
柔性石墨


主要外形尺寸與法蘭連接尺寸

規格
D1
D2
D
Lmax
Lmin
H1
H2
Z-?d
100
180
155
215
216
174
110
170
8-?18
125
210
185
245
232
186
123
185
8-?18
150
240
210
280
239
194
140
210
8-?23
200
295
265
335
264
214
170
238
8-?23
250
350
320
390
296
235
195
270
12-?23
300
400
368
440
300
250
222
300
12-?23
350
460
428
500
320
270
252
330
16-?23
400
515
482
565
332
282
285
368
16-?25
450
565
532
615
355
305
310
402
20-?25
500
620
585
670
365
315
337
438
20-?25
600
725
685
780
420
370
393
490
20-?30
700
840
800
895
446
396
450
558
24-?30
800
950
905
1010
476
426
515
625
24-?34
900
1050
1005
1110
506
456
560
685
28-?34
1000
1160
1115
1220
516
466
610
750
28-?34
1200
1380
1325
145
560
510
725
880
32-?41
1400
1590
1525
1675
590
540
840
987
36-?48
1600
1820
1750
1915
630
585
960
1158
40-?54
1800
2020
1950
2115
680
630
1060
1258
44-?54
2000
2230
2160
2325
730
680
1165
1365
48-?54

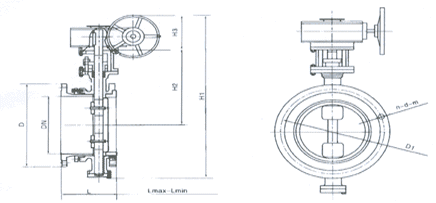

產品尺寸
