夾套保溫球閥具有良好的保溫保冷特性,且閥門的通徑和管徑一至,介質呈直線流動，阻力小，最適合容易凝固、高粘度的液體介質。同時又能有效降低管路中介質的熱量損失。整體式夾套設計，更能均勻地保溫、保冷。夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的最高壓力為1MPa。 主要用于石油、化工、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。


技術參數及執行標準

公稱通徑
DN15～200、NPS 3/4～8
公稱壓力(Mpa)
PN1.6~2.5、Class150~300、10K、20K
閥門材料及適用工況
零件名稱
材    料
3.閥體
WCB
CF8(304)
CF8M(316)
2.閥座
1Cr18Ni9Ti
1Cr18Ni9Ti
0Cr18Ni12Mo2Ti
4.密封圈
聚四氟乙烯、對位聚笨
5.球體
2Cr13
1Cr18Ni9Ti
0Cr18Ni12Mo2Ti
6.閥桿
2Cr13
1Cr18Ni9Ti
0Cr18Ni12Mo2Ti
1.夾套
25
25
25
7.填料
聚四氟乙烯、柔性石墨
適用介質
水、蒸汽、油品
硝酸等腐蝕性介質
醋酸等腐蝕性介質
適用溫度
-29～180℃(聚四氟乙烯)、-20～300℃（對位聚笨）
設計制造
GB/T 12237989、API 608、API 6D、JPI 7S-48、BS5351
結構長度
GB/T 12221989、ANSI B16.10；JIS B2002
連接法蘭
JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5；JIS B2212~2214
壓力試驗
JB/T 9092999、API 598
傳動方式
手動、蝸輪蝸桿傳動、氣動、電動。

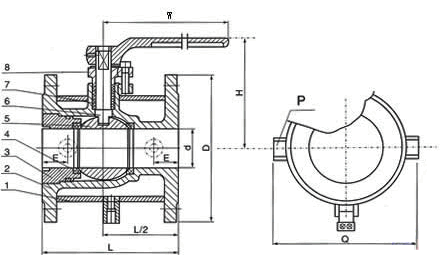

主要外形及連接尺寸表

公稱通徑
d
L
D
E
Q
H
W
管螺紋
(mm)
(in)
(mm)
(in)
P
20
3/4"
19
117
40
1.5"
58.5
147
101
170
G3/4"
25
1"
25
127
50
2"
62.5
156
106
170
G3/4"
40
1 1/2"
38
165
65
2.5"
63.5
181
125
250
G3/4"
50
2"
51
178
80
3"
68
218
135
250
G3/4"
80
3"
76
229
150
6"
82
275
193
350
G3/4"
100
4"
102
254
200
8"
83
300
265
420
G3/4"
150
6"
152
292
250
10"
95
403
355
800
G3/4"
200
8"
203
330
300
12"
100
492
410
800
G3/4"


產品尺寸
